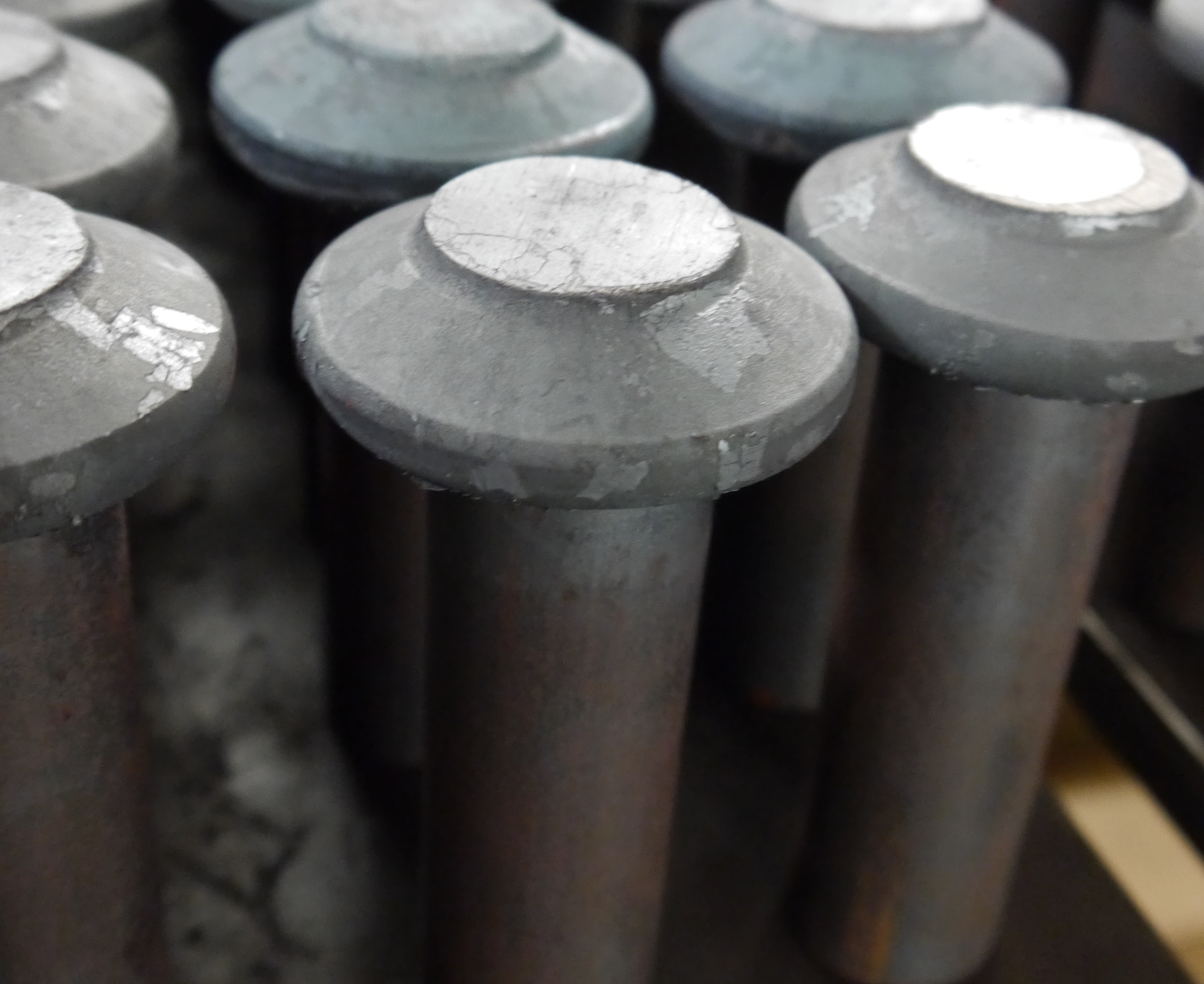

Bolzen

Bolzen dienen zur Verbindung der Schaken zwischen Eimer und Kette. In der Regel werden die Bolzen geschmieded und randschichtgehärtet. Einige Hersteller schleifen die Klemmflächen auf ein genaues Passmaß ab. Die Oberfläche ist hochwertiger und durch das kleine Spaltmaß läuft die Kette mit den Eimern etwas ruhiger.

Ø24mm, Ø28mm, Ø32mm, Ø42mm, Ø52mm
Ø24,5mm, Ø28,5mm. Ø32,5mm. Ø42,5mm, Ø52,5mm

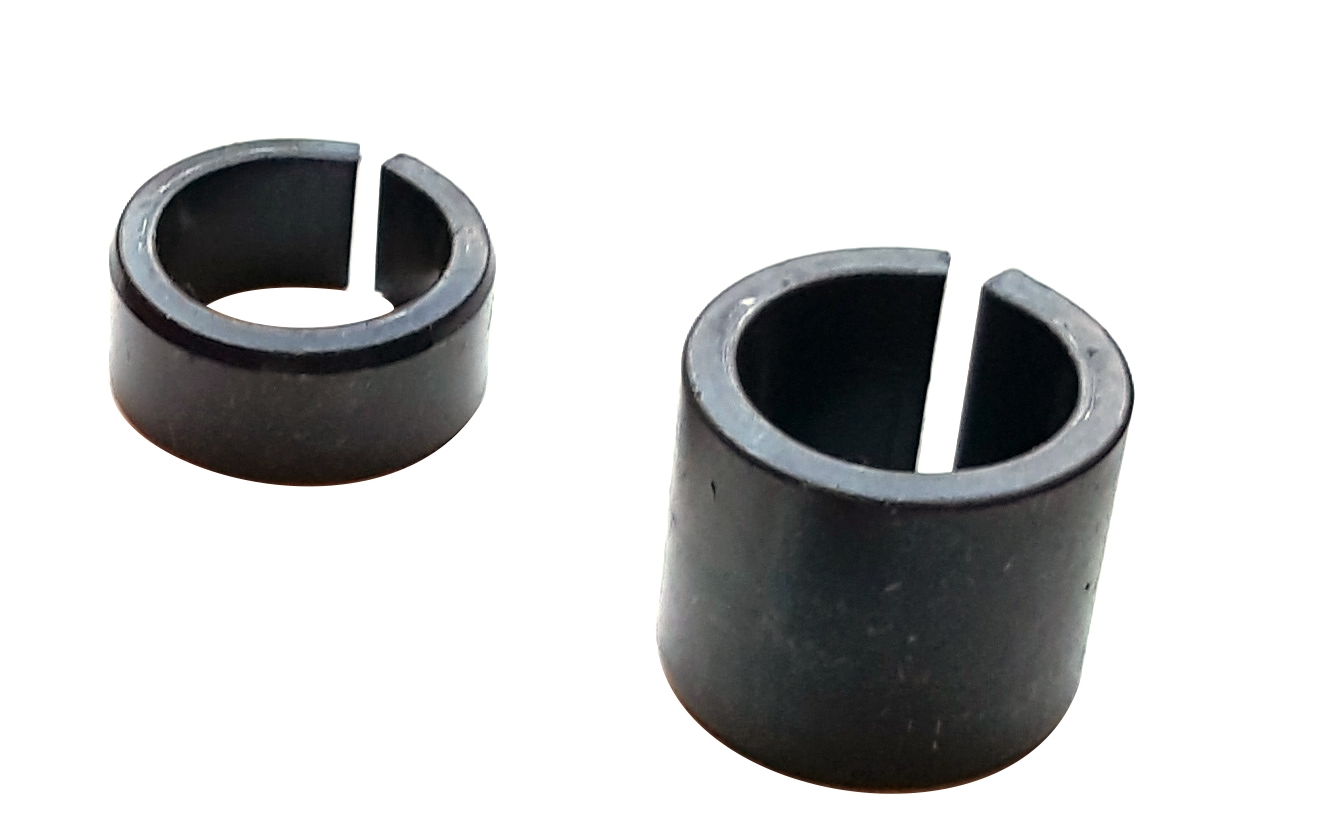

Büchsen

Büchsen sind die Haupt-Verschleißteile bei den Befestigungsmitteln. Sie werden als Opferbauteil in Schaken eingepresst und verschleißen über die Zeit bis zur Zerstörung. Durch den Verschleiß der größten teils von den Büchsen getragen wird, sind Schaken über mehrere Zyklen einsetzbar.
Die Büchsen werden aus Stahlbändern gerollt und angefast. Durch die Anfasung wird das einpressen der Büchsen erleichtert und geht somit auch schneller von statten.

Ø35/25x25, Ø25/25x12, Ø39/29x30, Ø39/29x15, Ø35/33x40, Ø35/33x20, Ø60/44x50

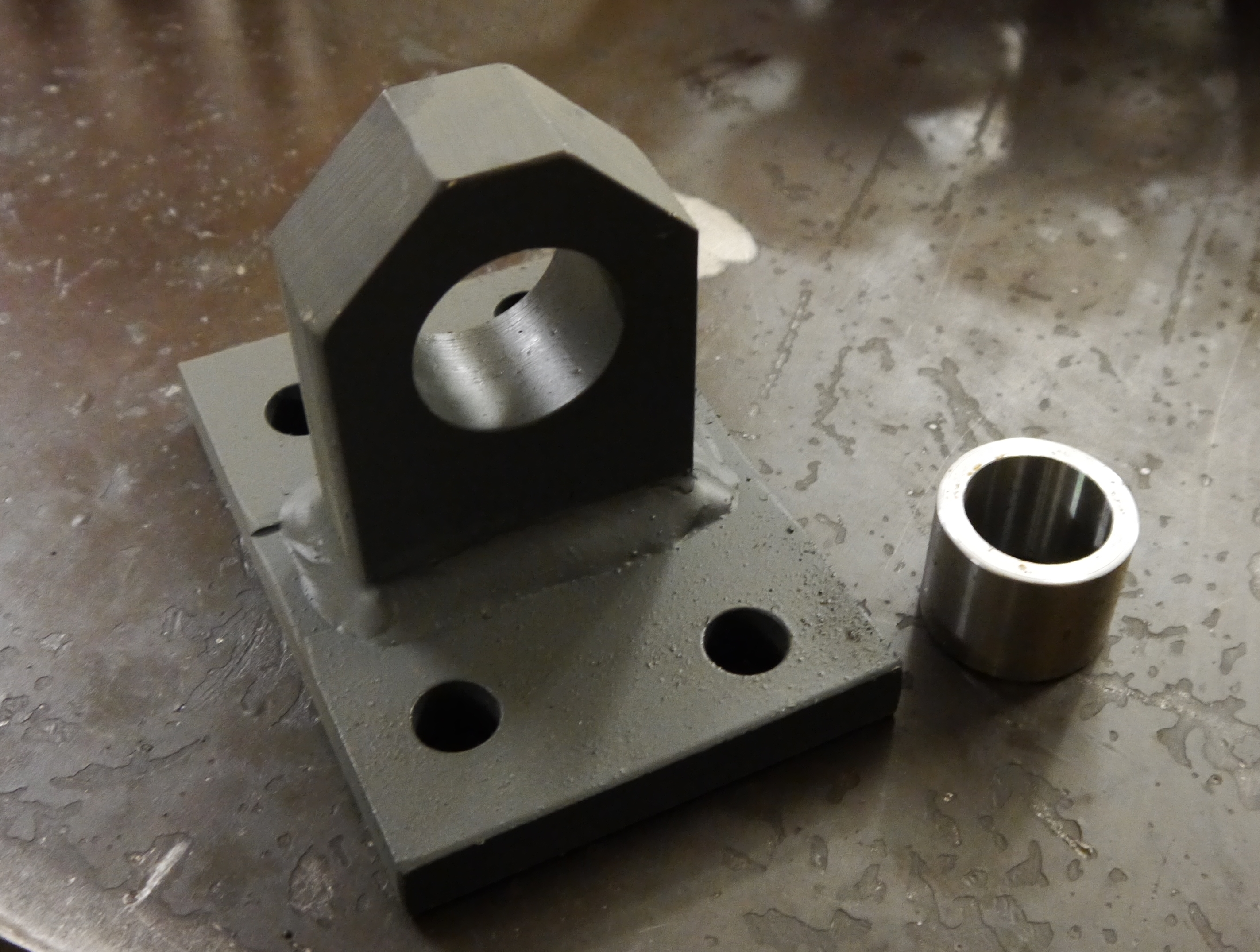

Aufnahmebock

Der Aufnahmebock wird mit 4 speziellen Kettenschrauben auf ein Kettenglied geschraubt. Der Bock ist wie die Schaken mit einer Büchse versehen um auch hier den Verschleiß zu minimieren. Die Böcke gibt es passend zu jeder Eimer bzw. Kettengröße. Pro Eimer benötigen Sie 4 Aufnahmeböcke.

D3, D5, D6

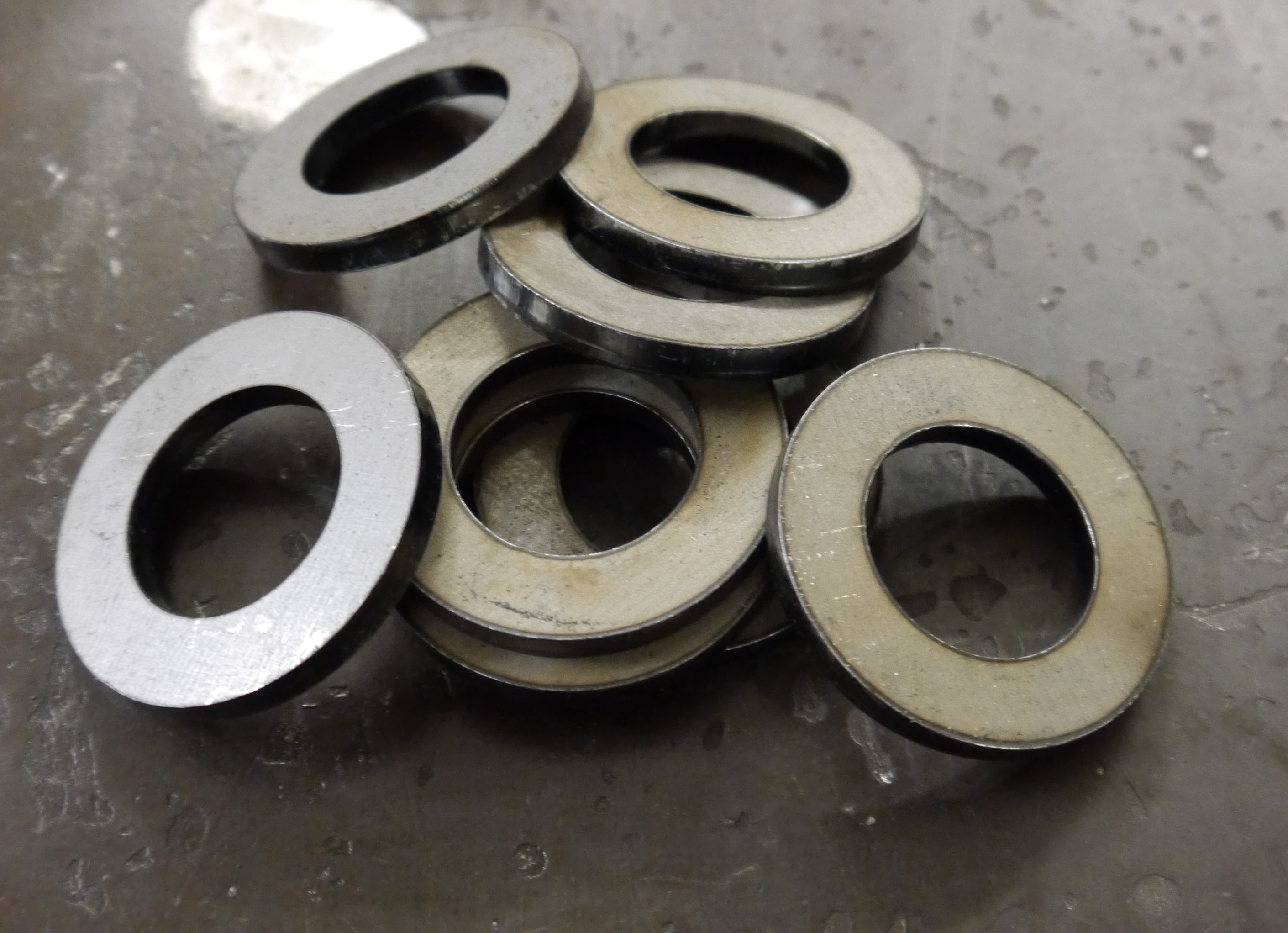

Unterlegscheiben

Für die Bolzen werden spezielle Scheiben benötigt die an dem gebohrten Ende unter den Splint gelegt werden. Die Scheiben sind passgenau für den Bolzen aus Blechtafeln gelasert und dicker als normale Norm Scheiben. Diese speziell gefertigten Scheiben sind bis zu 6mm dick.

Ø17mm, Ø26mm, Ø30mm, Ø33mm, Ø45mm

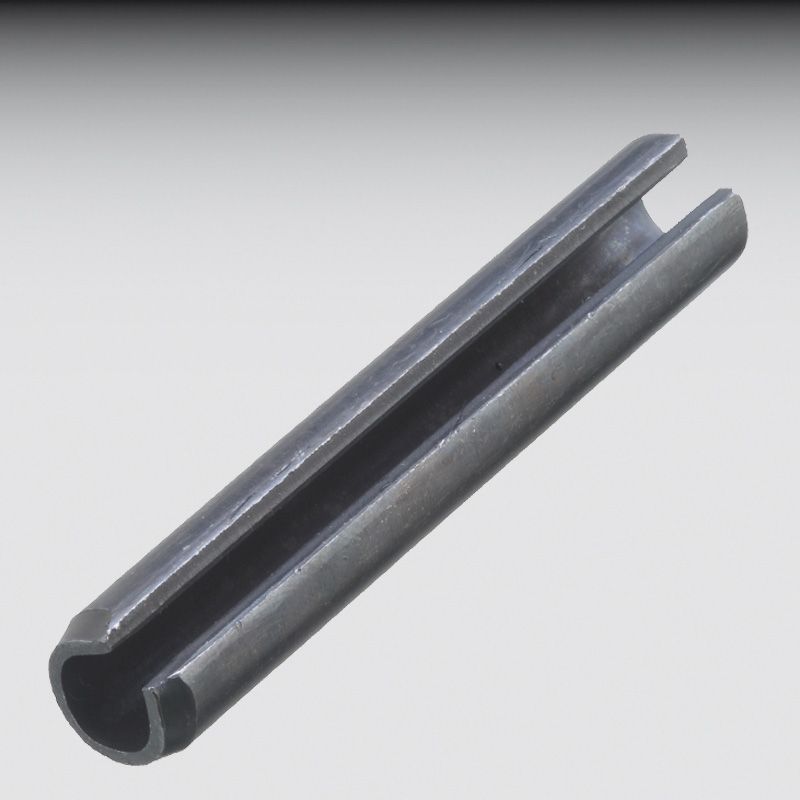

Spannhülsen

Die Spannhülse hat den Splint in den letzten Jahren abgelöst da diese sicherer im Einsatz ist und seltener verloren geht. Durch die robustere Form bricht sie nicht so schnell ab und kann auch einfacher montiert werden. Ein Ende ist wie bei den Büchsen angefast was die Montage wieder erleichtert. Die Hülsen sind genormt und so immer in der gewohnt guten Qualität bei uns erhältlich.

schwere Ausführung
